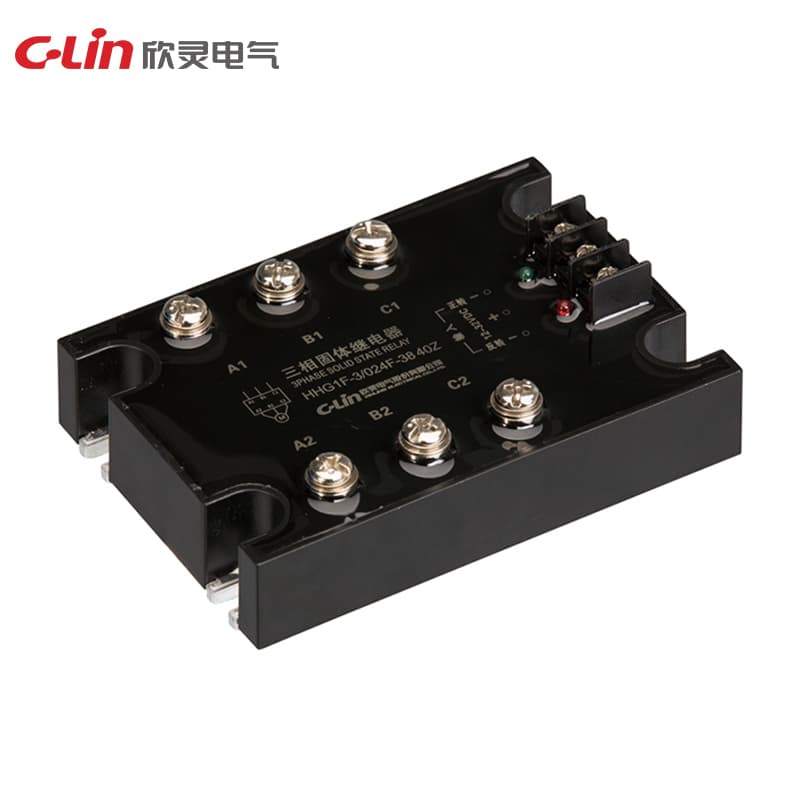

Relais statique triphasé marche avant et marche arrière série HHG1F

Name: Relais statique triphasé marche avant et marche arrière série HHG1F
Brand: C-Lin
SKU: HHG1F-3/024F-38

Model Number: HHG1F-3/024F-38

Tension de commande: 5VDC Courant de commande: ≤50mA Tension de charge: 40-440VAC Courant de charge: 10A, 15A, 20A, 25A, 30A, 40A Chute de tension en conduction: AC≤ 1.6VAC Protection de commande: 100ms délai d'interverrouillage positif et négatif à l'entrée Courant de fuite à l'état bloqué: AC≤10mA Tension de tenue diélectrique: ≥2500VAC Température ambiante: -30~80℃ Dimensions: 106×75×41mm Forme d'installation: installation par boulon Description: Un dissipateur thermique doit être installé pour des charges au-dessus de 5A Un refroidissement forcé par ventilateur ou un refroidissement par eau doit être ajouté pour des charges au-dessus de

Demander un devis

Spécifications techniques

Model	HHG1F-3/024F-38
Dimension	106×75×41mm
Instruction	Un radiateur doit être installé pour des charges au-dessus de 5A; un ventilateur de refroidissement puissant ou un refroidissement par eau doit être ajouté pour des charges au-dessus de 80A
On-off time	Délai d'interverrouillage marche avant et marche arrière de 100ms à la borne d'entrée
Load current	10A, 15A, 20A, 25A, 30A, 40A
Load voltage	40-440VAC
Ambient temp.	-30~80°C
Control current	≤ 50mA
Control voltage	5VDC
Installation form	installation par boulon
Dielectric strength	≥ 2500VAC
On-state voltage drop	AC ≤ 1.6VAC
Off-state leakage current	AC ≤ 10mA
