C-Lin

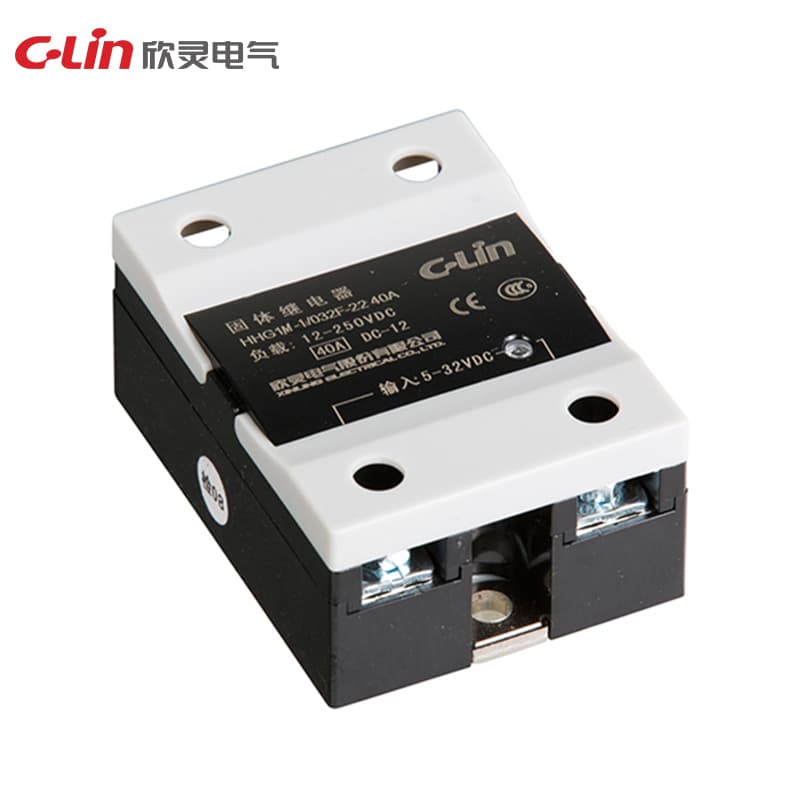

Relais statique anti-interférences série HHG1M

Name: Relais statique anti-interférences série HHG1M
Brand: C-Lin
SKU: HHG1M-1/032F-22

Model Number: HHG1M-1/032F-22

Tension de commande : 3-32VDC Courant de commande : 6-25mA Tension de charge : 22 : 24-240VAC, 38 : 24-440VAC Courant de charge : 10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A Chute de tension en conduction : AC≤ 1.6VAC Temps d'ouverture/fermeture : AC≤ 10ms Courant de fuite à l'état bloqué AC≤ 10mA Tension de tenue diélectrique : ≥ 2500VAC Température ambiante : -30~80℃ Dimensions : 60×45×29mm Installation : Installation par boulon Remarque : Les charges supérieures à 5A doivent être équipées d'un radiateur ; les charges supérieures à 80A doivent être refroidies par ventilateurs ou par eau

Demander un devis

Spécifications techniques

Modèle	HHG1M-1/032F-22(SSR-DA) HHG1M-1/032F-38(SSR-DA)
Dimensions	60×45×29mm
Instruction	Un radiateur doit être installé pour les charges supérieures à 5A ; un ventilateur à fort refroidissement ou un refroidissement par eau doit être ajouté pour les charges supérieures à 80A
Temps d'ouverture/fermeture	AC≤ 10ms
Courant de charge	10A, 15A, 20A, 25A, 30A, 40A, 60A, 80A, 100A
Tension de charge	22 : 24-240VA 38 : 24-440VAC
Température ambiante	-30~80°C
Courant de commande	6-25mA
Tension de commande	3-32VDC
Forme d'installation	Installation par boulon
Rigidité diélectrique	≥ 2500VAC
Chute de tension en conduction	AC ≤ 1.6VAC
Courant de fuite à l'état bloqué	AC ≤ 10mA
