C-Lin

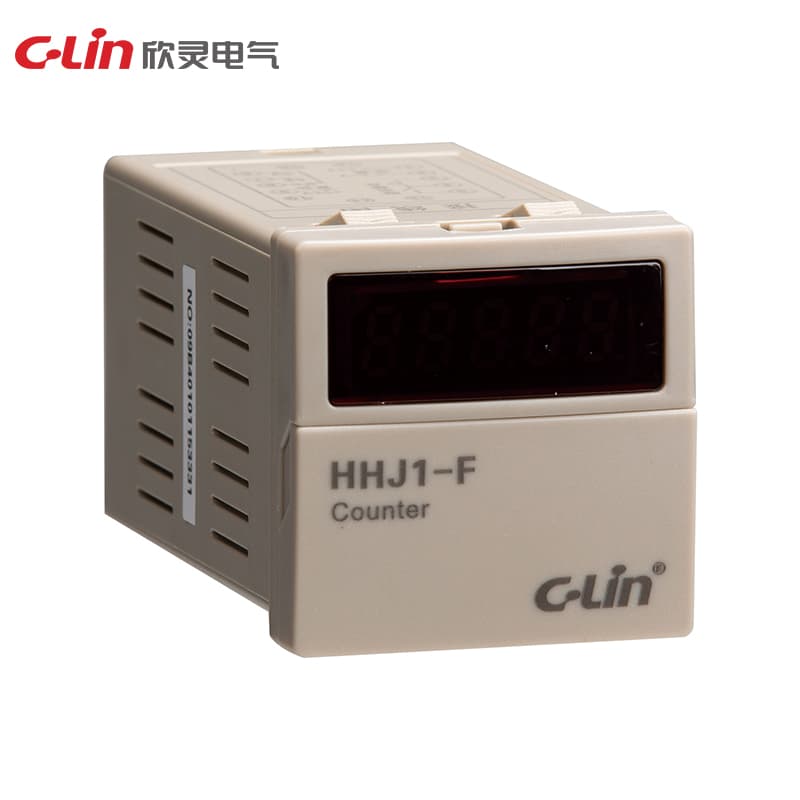

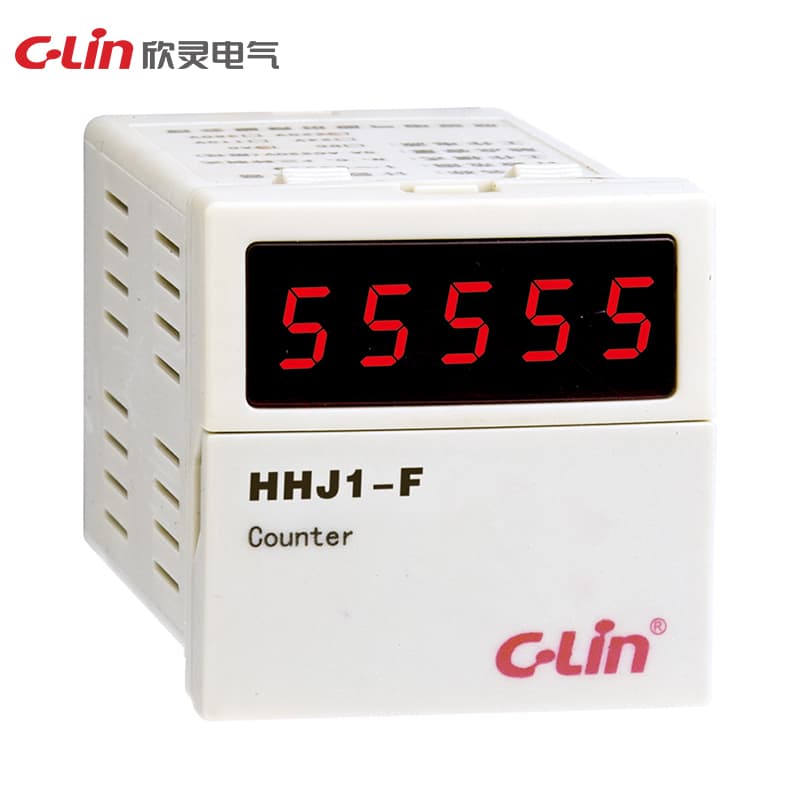

Relais compteur série HHJ1

Name: Relais compteur série HHJ1
Brand: C-Lin
SKU: HHJ1-F

Model Number: HHJ1-F

Alimentation de fonctionnement : AC/DC24V ; AC220V ; AC/DC100~240V ; AC380V Mode de fonctionnement : comptage positif, affichage LED à 4 chiffres Vitesse de comptage : haute fréquence 100 fois/seconde ; basse fréquence 30 fois/seconde Plage de comptage : (1-9999)×1, ×10, ×100 fois Signal d'entrée : signal de contact, interrupteur photoélectrique/proximité PNP normalement ouvert Mode de sortie : N, C, F, R, X standard Mémoire en cas de panne de courant : mémoire réglable Dimensions : 48×48×115mm Taille d'ouverture : 45×45mm Méthode d'installation : type panneau

Demander un devis

Spécifications techniques

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	Tension de service nominale Ue/courant de service nominal Ie : AC-15 Ue : AC250V, Ie : 3A pour chaque catégorie d'utilisation.
Altitude	≤2000m
Humidity	≤90%
Output mode	système N, C, F, R, X
Installation	Montage sur panneau, rail 35mm ou montage sur châssis
Specification	HHJ1
Counting range	1~9999 (x1, x10, x100 amplification)
Blackout memory	10 ans
Operating power	AC380V, AC/DC100~240V, AC/DC24V 50/60Hz, plage de fluctuation de tension admissible (85%~110%) Ue
Contact capacity	3A AC250V (résistif)
Counting signals	a) Signaux de contact : contacts, interrupteurs de déplacement, etc. a) Signal de contact : contact, interrupteur de déplacement, etc. ; b) Signal de niveau : niveau d'impulsion positif (H : DC4V~30V), largeur minimale d'impulsion de comptage >15ms ; c) Signal de capteur : interrupteur photoélectrique, interrupteur de proximité, interrupteur Hall.
Temperature range	-5°-40°C
Counting frequency	a) Comptage basse fréquence : ≤10 fois/sec. b) Comptage haute fréquence : ≤100 fois/sec, le rapport cyclique du signal est de 50%.
