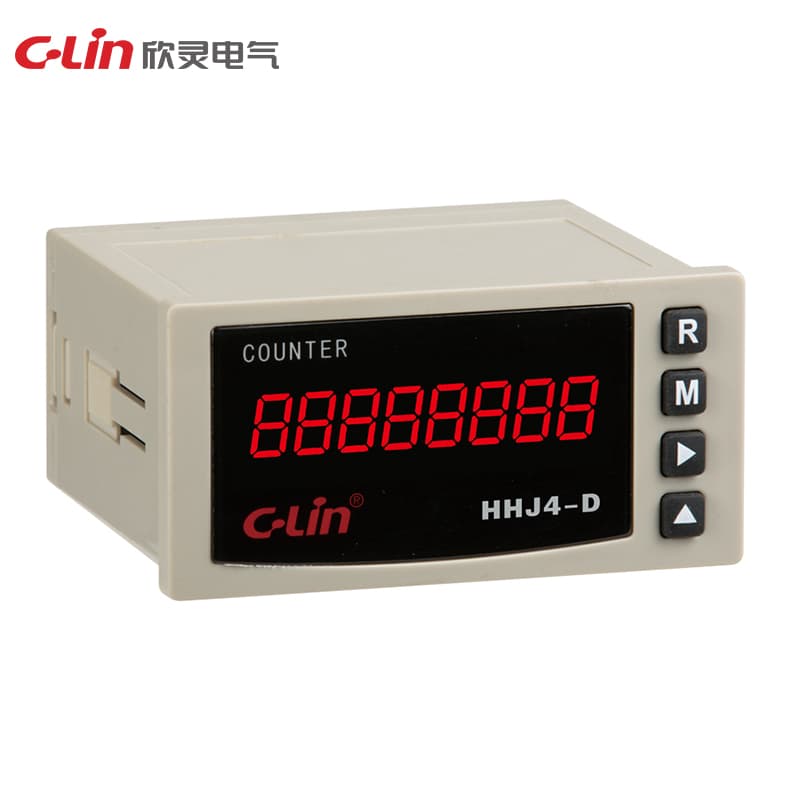

Relais de comptage série HHJ4

Name: Relais de comptage série HHJ4
Brand: C-Lin
SKU: HHJ4-D

Model Number: HHJ4-D

Alimentation de fonctionnement : DC24V; AC24V, AC220V, AC380V Mode de fonctionnement : comptage avant, comptage arrière Vitesse de comptage : haute fréquence 1000 fois/seconde ; basse fréquence 30 fois/seconde Plage de comptage : (1-999999)×1, ×10, ×100 fois Signal d'entrée : signal de contact, interrupteur photoélectrique/proximité PNP normalement ouvert Mode de sortie : N, C, F, X, R multi-standard Mémoire de coupure de courant : 10 ans Forme de contact : un groupe de contacts normalement ouverts et normalement fermés Capacité de contact : 3A AC250V (résistif) Dimensions : 96×48×114mm O

Demander un devis

Spécifications techniques

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	Tension de service nominale Ue/courant de service nominal Ie : AC-15 Ue:AC250V,Ie:3A pour chaque catégorie d'utilisation.
Altitude	≤2000m
Reset mode	Réinitialisation par bouton-poussoir ou ⑧, réinitialisation par court-circuit des quatre bornes.
Installation	Type panneau
Specification	HHJ4-A
Counting range	1~999999(x1, x10, x100 amplification)
Counting Signal	a) Contacts de relais, fins de course, etc. ; et b) Signal de niveau : niveau d'impulsion (H : DC4V~30V valide, L : 0~DC2V invalide). c) :Signal de capteur : interrupteur photoélectrique, interrupteur de proximité, interrupteur Hall
Operating power	AC380V, 220V, 110V50/60Hz, la plage admissible de fluctuation de tension est (85%~110%) Ue ; DC24V.
Contact capacity	3A AC250V (résistif)
Temperature range	-5°-40°C
Counting frequency	a) Comptage basse fréquence : ≤30 fois/s, largeur minimale d'impulsion du signal >15ms ; b) Comptage haute fréquence : ≤1000 fois/s, largeur minimale d'impulsion du signal >0.5ms, le rapport cyclique du signal est de 50%.
Memory of power failure	10 ans
