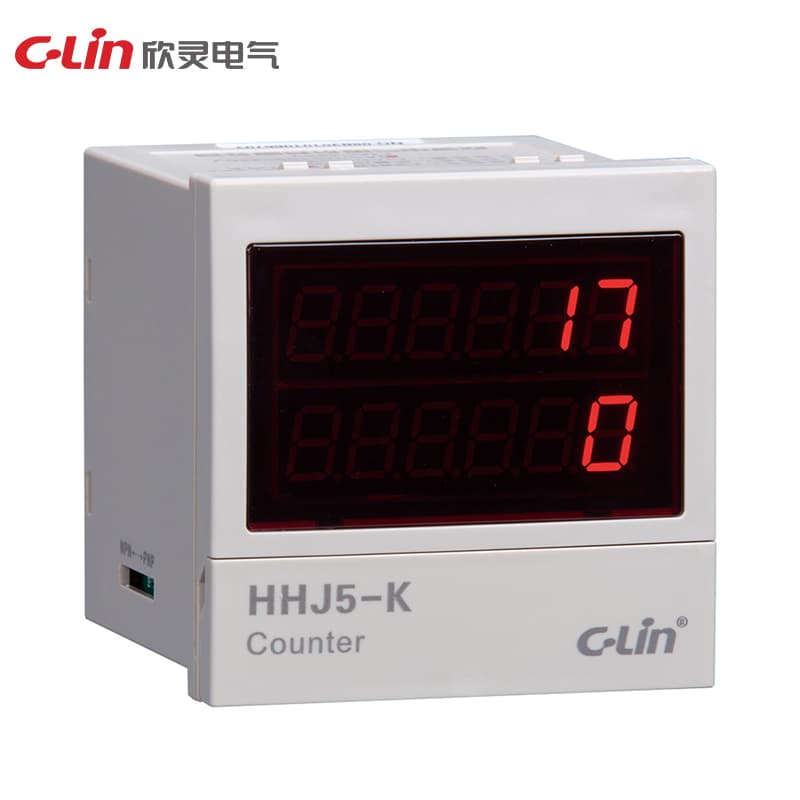

Relais de comptage HHJ5 Série

Name: Relais de comptage HHJ5 Série
Brand: C-Lin
SKU: HHJ5-K

Model Number: HHJ5-K

Alimentation de fonctionnement : AC/DC24V; AC/DC100-240V; AC380V Mode de fonctionnement : comptage positif Mode de fonctionnement : remise à zéro automatique des composants; nombre cumulatif total ou nombre de paquets Vitesse de comptage : haute fréquence 1000 fois/seconde; basse fréquence 30 fois/seconde Plage de comptage : 1-999999 Signal d'entrée : signal de contact, interrupteur photoélectrique/proximité PNP normalement ouvert Mémoire en cas de coupure de courant : 10 ans Forme de contact : un groupe de contacts normalement ouverts et normalement fermés Capacité de contact : 3A AC250V (résistif) Dimensions :

Demander un devis

Spécifications techniques

Ui	400V
Ith	5A
Uimp	2.5KV
Ue/Ui	Tension de fonctionnement nominale Ue/courant de fonctionnement nominal Ie : AC-15 Ue : AC250V, Ie : 3A pour chaque catégorie d'utilisation.
Altitude	≤2000m
Reset mode	a) Total : 13, 14 remise à zéro courte; b) Composant : 8, 10 remise à zéro courte ou appuyer sur la touche R du panneau.
Installation	Type panneau
Specification	HHJ5-F
Counting range	1~999999
Counting signal	a) Signal de contact : contacts de relais, interrupteurs de course, etc. b) Signal de niveau : niveau d'impulsion (H : DC4V~30V valide, L : 0~DC2V invalide) c) Signal capteur : interrupteur photoélectrique, interrupteur de proximité, interrupteur Hall.
Operating power	AC380V, 220V, 110V,36V,24V 50/60Hz, la plage de fluctuation de tension admissible est (85%~110%) Ue; DC24V.
Contact capacity	3A AC250V (résistif)
Counting display	a) Total : somme de la valeur de comptage des composants, il existe deux types de méthodes de comptage, [packet] et [totalised], arrêt du comptage lorsqu'il atteint la valeur totale réglée, sans sortie relais, remise à zéro manuelle requise;. b) Composant : affiche le nombre de chaque lot, sortie contact lorsque la valeur de réglage du composant est atteinte, remise à zéro automatique après t secondes.
Temperature range	-5°-40°C
Counting frequency	a) Comptage basse fréquence : ≤30 fois/s, largeur minimale d'impulsion du signal >15ms;. b) Comptage haute fréquence : ≤1000 fois/s, largeur minimale d'impulsion du signal >0.5ms, le rapport cyclique du signal est de 50%.
Memory of power failure	10 ans
