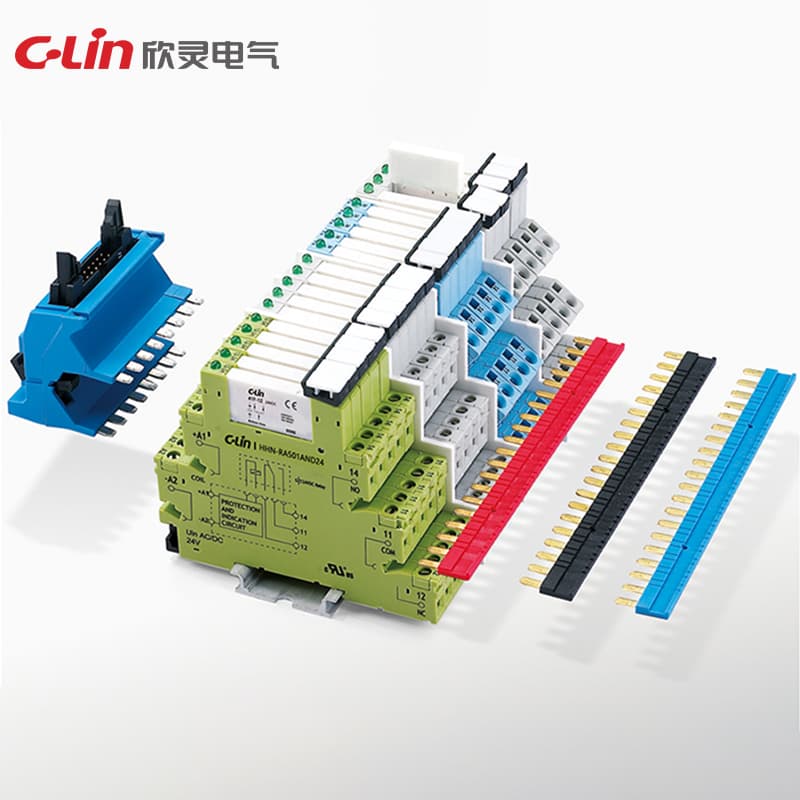

Module de relais de signal série HHN-RA
Model Number: HHN-RA5
Résistance de contact : 100mΩ ou moins Temps d'action (réactivité) : 10ms ou moins (environ 3ms) Temps de réinitialisation (réactivité) : 15ms ou moins (environ 4ms) Résistance d'isolation : 100mΩ ou plus (mégohmmètre DC500V) Résistance aux chocs : 1000m/s2 Dysfonctionnement dû aux chocs : 100m/s2 Durée de vie mécanique : 50 millions de fois ou plus (fréquence de commutation 18000 fois/h) Durée de vie électrique : 100,000 fois ou plus (charge nominale, fréquence de commutation 1800 fois/h)
Demander un devisSpécifications techniques
| Modèle | HHN-RA4 |
| Choc | Durée 1000m/s² Mauvais fonctionnement 100m/s² |
| Contact | 1 CO |
| Modèle de relais | 41F |
| Type de contact | RA6: 1H; RA7: 1Z |
| Charge minimale | 100mA / 12V |
| Temps de relâchement | <3.0ms |
| Courant nominal | 6A/circuit |
| Tension nominale | 24VDC (avec plage de variation admissible de 80%~110% ) |
| Courant d'appel | 15A / 2.5ms |
| Temps de fonctionnement | <6ms |
| Durée de vie électrique | ≥ 100000 fois (charge nominale, fréquence de commutation 1800 fois/h) |
| Durée de vie mécanique | ≥ 500000 fois (fréquence de commutation 18000 fois/h) |
| Tension de relâchement | ≤ 5% (environnement à température normale) |
| Tension de fonctionnement | 0.8~1.25Un |
| Courant de commutation | 6A 250V AC |
| Résistance de contact | 100mΩ ou moins |
| Temps de retard/relâchement | 7 / 15ms |
| Pouvoir de coupure | DC-1 30V: 180W; AC-1 230V: 1500VA; DC-15 230V: 300VA |
| Impédance d'isolation | 1000mΩ(500VDC) |
| Résistance d'isolation | 100mΩ ou plus (mégohmmètre DC500V) |
| Nombre de canaux de commande | 4, 8, 12, 16 |
| Temps de réinitialisation (efficacité) | 15ms ou moins (env. 4ms) |
| Temps de fonctionnement (efficacité) | 10ms ou moins (env. 3ms) |
| Exigence de polarité pour le câblage | Aucune exigence de polarité |
| Consommation de puissance en fonctionnement d'un seul circuit | Environ 216mW |
