Module relais de puissance série HHN-RB
C-Lin

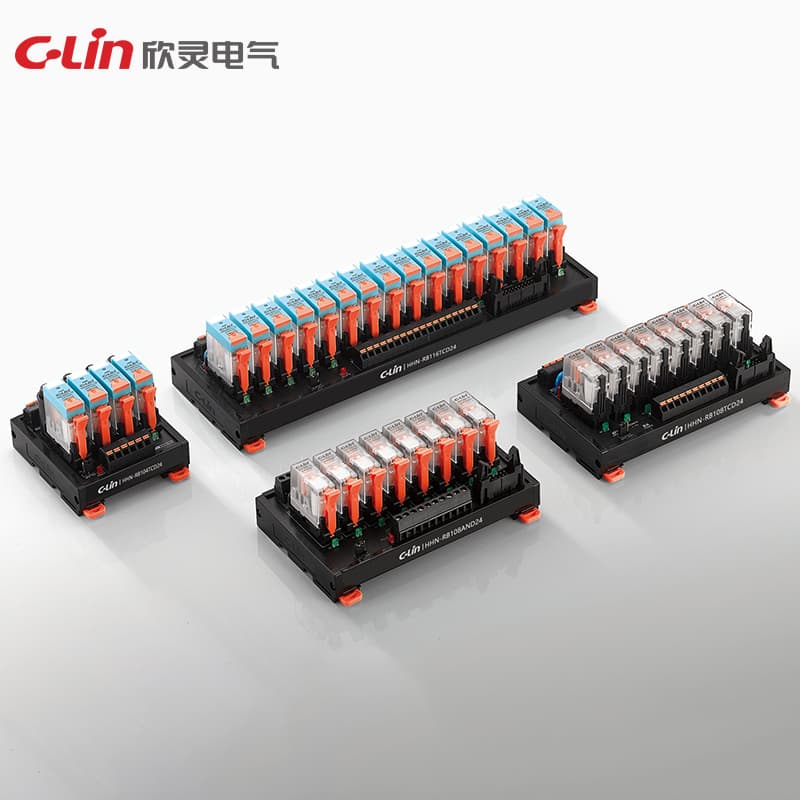

Module relais de puissance série HHN-RB

Model Number: HHN-RB1234

HHN-RB1234HHN-RB56

Mode de commande : NPN/PNP Tension nominale : 5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC Consommation nominale de puissance monocanal : DC : 0.53W AC : 1.0VA Tension d'action : tension nominale × 70% Tension de relâchement : tension nominale × 10% Temps d'action : ≤15ms Temps de relâchement : ≤10ms Type de contact : 1Z NO : 15A 277VAC/30VDC ; 1Z NC : 12A 277VAC/30VDC ; 2Z : 8A 277VAC/30VDC 1/3HP Durée de vie électrique : 1×10 5 Durée de vie mécanique : 1×10 7 Matériau de contact : alliage d'argent Résistance de contact : ≤100mΩ (6VDC 1A) Circuit de protection : RC, varistance, fus

Demander un devis

Spécifications techniques

ModelHHN-RB1234
Drive modeCompatible NPN/PNP
Contact type1Z NO : 15A 277VAC/30VDC ; 1Z NC : 12A 277VAC/30VDC ; 2Z : 8A 277VAC/30VDC 1/3HP
Release time≤ 10ms
Rated voltage5VDC, 12VDC, 24VDC, 36VDC 12VAC, 24VAC, 36VAC, 110VAC, 220VAC
Operation time≤ 15ms
Electrical life1×10⁵
Mechanical life1×10⁷
Release voltageTension nominale×10%
Contact materialAlliage d'argent
Operating voltageTension nominale×70%
Contact resistance≤ 100mΩ(6VDC 1A)
Protection circuitRC, varistance, fusible en option
Single circuit rated power consumptionDC : 0.53W AC : 1.0VA
