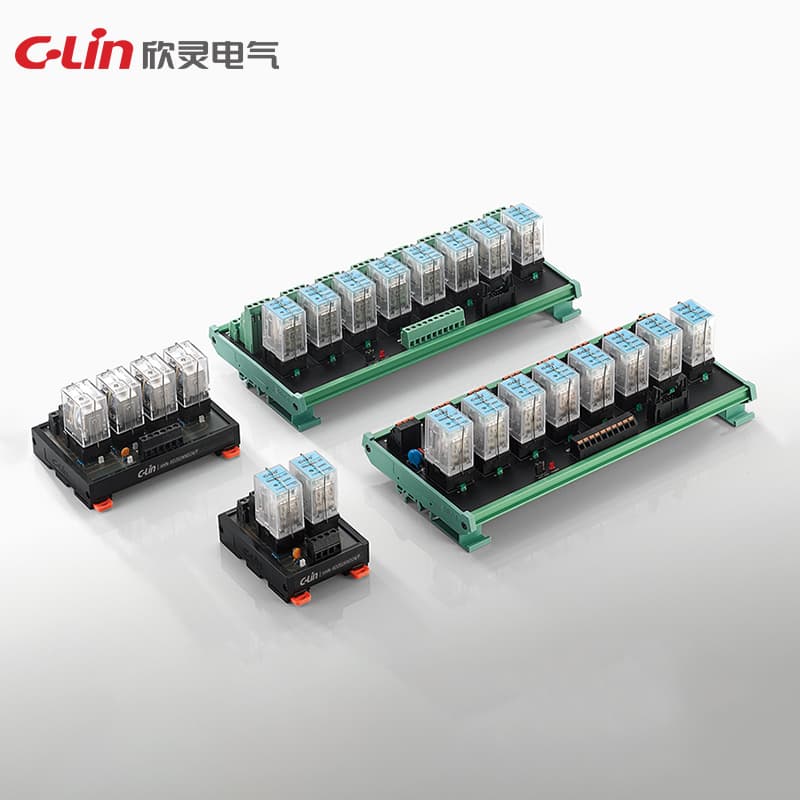

Module relais de puissance série HHN-RD
Model Number: HHN-RD
Modèle : HHN-RD1,2,3,4,5,6,7,8 Structure de contact : 2Z; 3Z; 4Z Résistance de contact (initiale) : ≤100mΩ Matériau de contact : alliage d'argent Capacité de commande nominale (charge résistive) : 6.5A (HHN68B), 10A (HHN68BVL), 12A (HHN68AVL) 5A 240VAC 28VDC (HHN68B, HHN68BVL) Tension maximale admissible des contacts : 240VAC 28VDC Résistance d'isolation (initiale) : 1000mΩ (500VDC) Élévation de température de la bobine (à 70℃) : ≤85K Temps d'action (à 20℃) : ≤20ms Temps de réarmement (à 20℃) : ≤15ms (type DC), ≤25ms (type AC) Durée de vie mécanique : ≥107 (fréquence 300 fois/min
Demander un devisSpécifications techniques
| Modèle | HHN-RD1 |
| Durée de vie mécanique | ≥ 10⁷ (fréquence 300 fois/min) |
| Matériau de contact | Alliage d'argent |
| Tension nominale (V) | DC12V |
| Composition des contacts | 2Z; 3Z; 4Z |
| Temps de réarmement (à 20°C ) | ≤ 15ms (type DC), ≤ 25ms (type AC) |
| Courant nominal ±10% (MA) | 75 |
| Résistance de bobine ±10% (Ω) | 160 |
| Temps d'action (à 20°C ) | ≤ 20ms |
| Tension maximale d'enclenchement (V) | ≤ 75% |
| Tension maximale de relâchement (M) | ≥ 10% |
| Puissance nominale consommée (W) | 0.9W |
| Résistance de contact (initiale) | ≤ 100mΩ |
| Tension maximale admissible (V) | Tension nominale ×110% |
| Résistance d'isolation (initiale) | 1000mΩ (500VDC) |
| Tension maximale admissible du contact | 240VAC 28VDC |
| Valeur d'élévation de température de la bobine (à 70°C) | ≤ 85K |
| Capacité de commande nominale (charge résistive) | 6.5A(HHN68B), 10A(HHN68BVL),12A(HHN68AVL) 5A 240VAC 28VDC(HHN68B,HHN68BVL) |
| Durée de vie électrique (à la capacité de commande nominale) | ≥ 10⁵ (fréquence 1s on, 1s off) |
