C-Lin

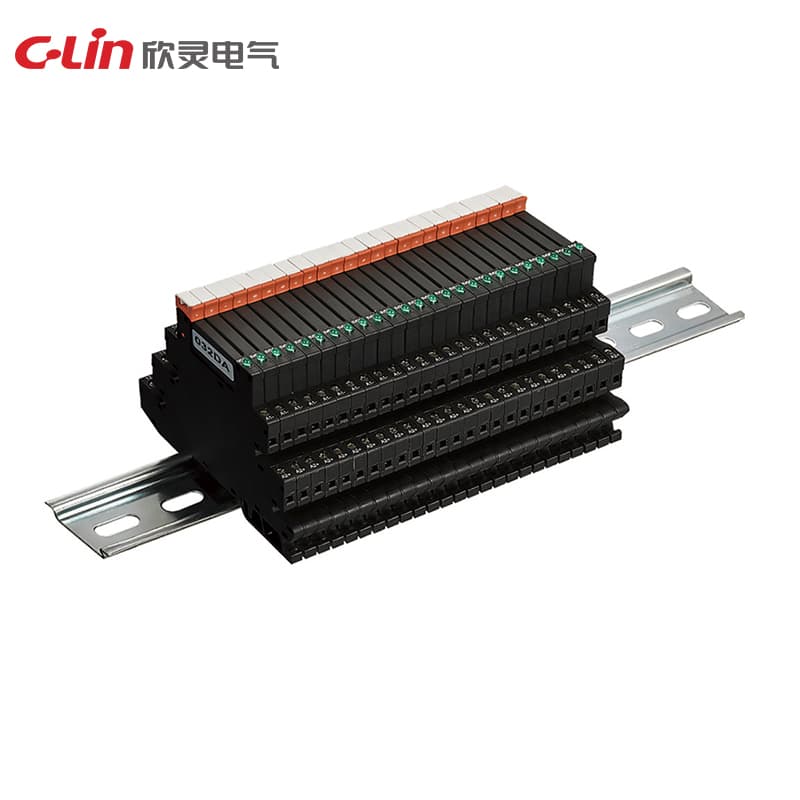

Module relais statique série HHN-SG

Name: Module relais statique série HHN-SG
Brand: C-Lin
SKU: HHN-SG1

Model Number: HHN-SG1

Modèle de produit : HHN-SG101□□D24/DA; HHN-SG101□□D24 Temps d’action : 1/2 cycle de l’alimentation de charge + 1ms ou moins; 1ms ou moins Temps de réinitialisation : 1/2 cycle de l’alimentation de charge + 1ms ou moins; 1ms ou moins Résistance d’isolement : 100MΩ ou plus (mégohmmètre 500V) Tension de commande : 3-32VDC Courant de commande : 5-20mA Tension de charge : 24-240VAC 24-440VAC 5-60VDC Courant de charge : 1A 2A Chute de tension en conduction : DC≤1.2V AC≤1.6V Courant de fuite en état bloqué : DC≤5mA AC≤10mA Tension tenue diélectrique : ≥1500VAC Tension tenue d’isolement : AC2500

Demander un devis

Spécifications techniques

Modèle	HHN-SG101 □□ D24/DA
Temps de réinitialisation	1/2 cycle de l’alimentation de charge+1ms ou moins
Type de câblage	Borne type européen, borne enfichable directe à lame ressort, connecteur MIL
Courant de charge	1A, 2A
Tension de charge	24-240VAC 24-440VAC 5-60VDC
Tension de crête	900V 400V
Courant d’appel	≤ 10ms pour 60A, ≤ 10ms pour 30A
Temps d’action	1/2 cycle de l’alimentation de charge+1ms ou moins
Courant de commande	5-20mA
Tension de commande	3-32VDC
Polarité de câblage	Aucune exigence de polarité (compatibilité double polarité NPN/PNP)
Rigidité diélectrique	≥ 1500VAC
Résistance d’isolement	100MΩ ou plus (mégohmmètre 500V)
Chute de tension en conduction	DC ≤ 1.2V AC ≤ 1.6V
Courant de fonctionnement nominal	5-25mA
Tension de fonctionnement nominale	3-32VDC
Courant de fuite en état bloqué	DC ≤ 5mA AC ≤ 10mA
Nombre de canaux de commande	2, 4, 8, 10, 12, 16, 32
Tension tenue d’isolement	AC2500V 50/60Hz 1 min
