C-Lin

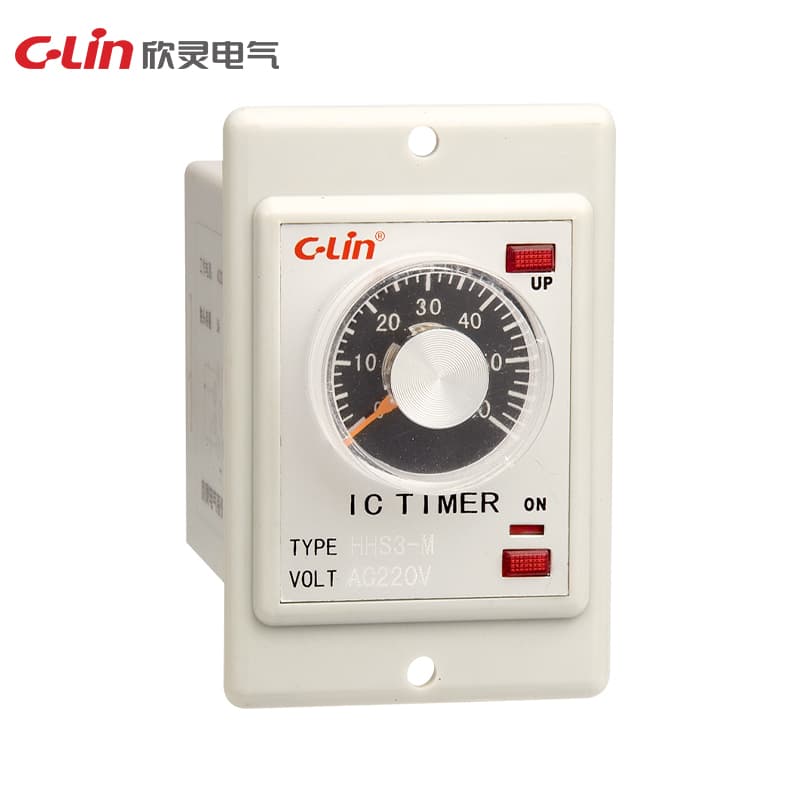

Relais temporisé série HHS3

Name: Relais temporisé série HHS3
Brand: C-Lin
SKU: HHS3-M

Model Number: HHS3-M

HHS3HHS3-M

Alimentation de fonctionnement : DC24V ; AC24V, AC220V, AC380V Plage de temporisation : 1s, 5s, 10s, 30s, 60s, 5min 10min, 30min, 60min, 5h, 10h Erreur de répétition : ≤1% Mode de fonctionnement : HHS3 : temporisation à la mise sous tension ; HHS3G : temporisation à la retombée ; HHS3C : temporisation à la mise sous tension avec action instantanée Forme de contact : HHS3, HHS3G : deux groupes de temporisation HHS3C : un groupe de temporisation avec un groupe d’action instantanée Capacité des contacts : 3A AC250V (résistif) Dimensions : 50×78×92mm Dimension de découpe : 75.5-2×Φ4.5mm Méthode d’installation : type appareil

Demander un devis

Spécifications techniques

Ue/Ie	Tension de fonctionnement nominale Ue/Courant de fonctionnement nominal Ie : AC-15 Ue:AC250V,Ie:3A dans chaque catégorie d’utilisation.
HHS3C-M	Temporisation à la mise sous tension avec action instantanée
HHS3G-M	Temporisation à la retombée
Altitude	≤2000m
Humidity	L’humidité relative de l’air est <50% à une température maximale de 40°C sur le site d’installation ; une humidité relative plus élevée peut être admise à des températures plus basses, par ex. jusqu’à 90% à 20°C. Des mesures particulières doivent être prises en cas de condensation occasionnelle due aux variations de température.
Dimensions	57×87×92mm
Delay Range	1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h
Contact form	HHS3-M, HHS3G-M
Installation	Type panneau, type rail，type d’installation
Opening size	51×63mm 75.5-2×Φ4.5mm
Repeat error	≤1%
Working mode	HHS3-M：temporisation à la mise sous tension
Specification	HHS3
Operation Mode	Temporisation à la mise sous tension
Contact numbers	2 ensembles de transitions temporisées
Operating power	AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V (résistif)
Repetition error	≤1%
Temperature range	-5°-40°C
Installation method	Type panneau
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
