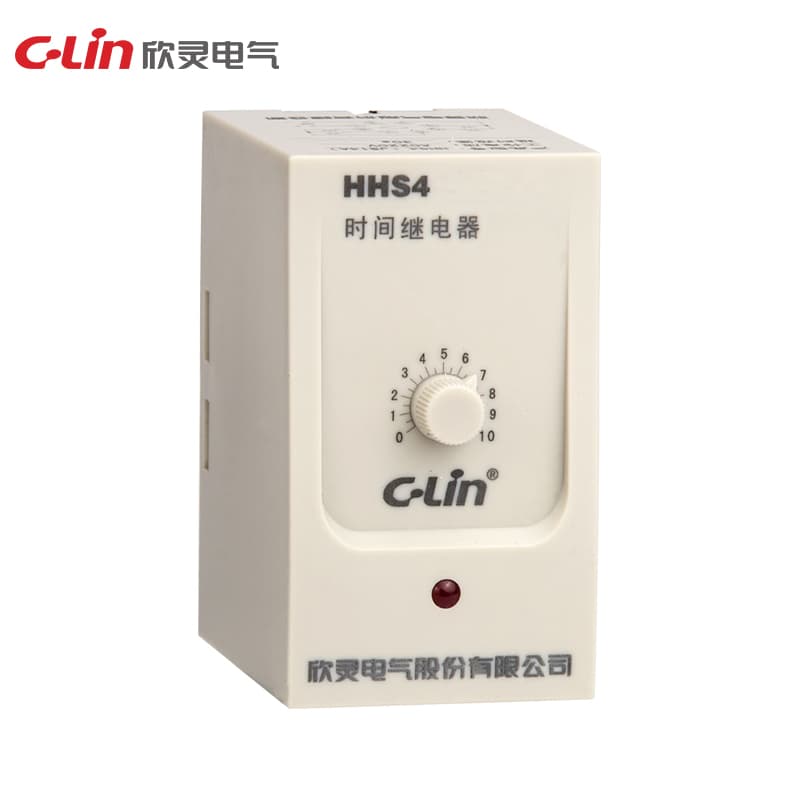

Relais temporisé Série HHS4
Model Number: HHS4
Alimentation de fonctionnement : DC24V ; AC24V, AC220V, AC380V Plage de temporisation : 0.5s~3600s Erreur de répétition : ≤1% Mode de fonctionnement : HHS4 (JS14A, JS20) : temporisation à l’enclenchement HHS4C (JS20/03) : temporisation à l’enclenchement avec action instantanée HHS4G : temporisation à la retombée Forme des contacts : HHS4, HHS4G : deux groupes temporisés HHS4C : un groupe temporisé et un groupe à action instantanée Capacité des contacts : 3A AC250V (résistif) Dimensions : 45×82×83mm Taille d’ouverture : 56-2×Φ4.5mm Méthode d’installation : type appareil ou type rail guide 35mm
Demander un devisSpécifications techniques
| Ue/Ie | Tension de fonctionnement nominale Ue/Courant de fonctionnement nominal Ie : AC-15 Ue : AC250V, Ie : 3A pour chaque catégorie d’utilisation. |
| Altitude | ≤2000m |
| Humidity | L’humidité relative de l’air est ≤50% à une température maximale de 40°C sur le site d’installation ; une humidité relative plus élevée peut être autorisée à des températures plus basses, p. ex. jusqu’à 90% à 20°C. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux variations de température. |
| Delay Range | 0.1s~1s、0.5s~5s、1s~10s、3s~30s、6s~60s、12s~120s、18s-180s、30s-300s、60s~600s、90s~900s、120s~1200s、180s~1800s、360s~3600s |
| Installation | Type appareil, type rail |
| Specification | HHS4 |
| Movement Forms | Temporisation à l’enclenchement |
| Operating power | AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (résistif) |
| Repetition error | Er<1% lorsque la plage de temporisation est supérieure à 1s ; Dr<50ms lorsque la plage de temporisation est inférieure à 1s. |
| Temperature range | -5°-40°C |
| Number of contacts | Temporisation 2 conversion |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
