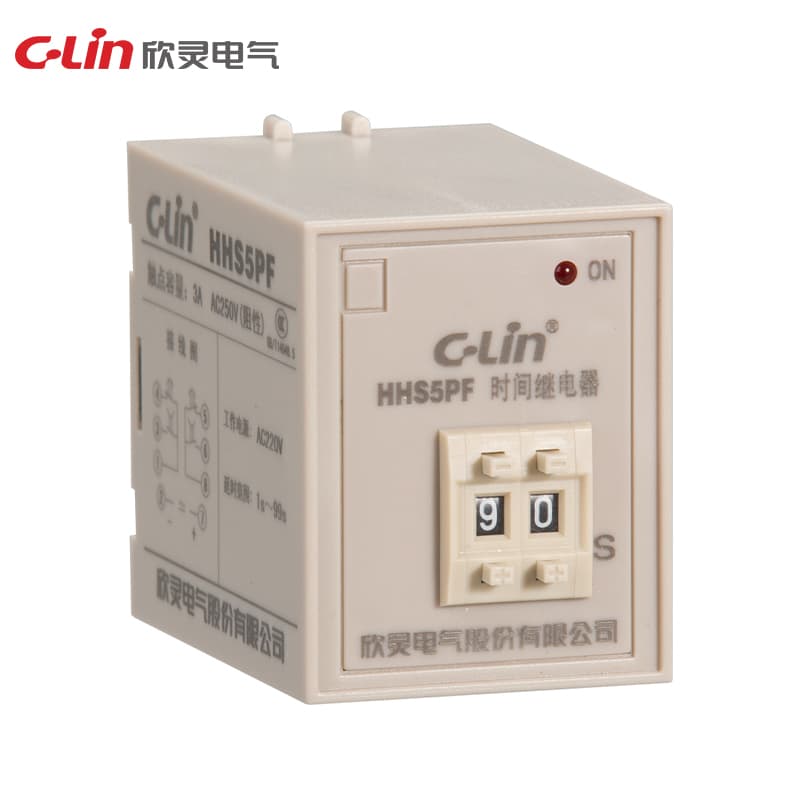

Relais temporisé série HHS5
Model Number: HHS5PF
Alimentation de fonctionnement : DC24V ; AC24V, AC220V, AC380V Plage de temporisation : 1s, 5s, 10s, 30s, 60s, 120s, 180s Erreur de répétition : ≤5% Mode de fonctionnement : temporisation à la mise hors tension Forme de contact : HHS5F : un jeu de contacts temporisés avec réarmement HHS5F1 : deux jeux de contacts temporisés HHS5F2 : un jeu de contacts temporisés et un jeu de contacts instantanés Capacité de contact : 3A AC250V (résistif) Dimensions : 40.5×54×84mm Méthode d’installation : avec différents socles et accessoires, installation en version appareil, panneau et rail DIN 35mm Alternat
Demander un devisSpécifications techniques
| Ue/Ie | Tension de fonctionnement nominale Ue/Courant de fonctionnement nominal Ie : AC-15 Ue : AC250V, Ie : 3A dans chaque catégorie d’utilisation. |
| HHS5PY | Temporisation de démarrage étoile-triangle |
| Contact | Un jeu de contacts temporisés avec réarmement |
| Altitude | ≤2000m |
| Humidity | L’humidité relative de l’air est <50% à une température maximale de 40°C au site d’installation ; une humidité relative plus élevée peut être autorisée à des températures plus basses, par ex. jusqu’à 90% à 20°C. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux variations de température. |
| Dimensions | 40.5×54×75.5mm |
| Delay Range | 0.1s-1s；0.2s-2s 0.5s-5s;1s-10s;2.5s-30s;5s-60s;10s-120s;15s-180s |
| Temperature | -5℃ à 40℃ |
| Contact form | Deux jeux de contacts temporisés |
| Installation | Montage en unité, panneau et rail 35m avec différents socles et accessoires. |
| Repeat error | ≤ 1% |
| Working mode | Temporisation à la mise sous tension |
| Specification | HHS5F |
| Movement Forms | Temporisation en cas de coupure de l’alimentation |
| Operating mode | Temporisation à la mise hors tension |
| Setting method | Potentiomètre |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V,DC110V,DC220V |
| Contact capacity | 3A AC250V (résistif) |
| Repetition error | Er<5% lorsque la plage de temporisation est supérieure à 1s ; Dr<100ms lorsque la plage de temporisation est inférieure à 1s. |
| Time Delay range | 1s、5s、10s、30s、60s、120s、180s |
| Temperature range | -5°-40°C |
| Number of contacts | Temporisation 1conversion |
| Alternative product | ST3PR |
| Installation method | Avec différents socles et accessoires, installation en version appareil, panneau et rail DIN 35mm |
| Alternative products | ST3PA, ST3PC |
| Rated Supply Voltage | AC24V、AC36V、ACI10V、AC220V、 AC380V50Hz:DC24V、DCI10V、 DC220V:Plage de fluctuation de tension admissible (85%~110%)Ue |
| Working power supply | DC24V; AC24V, AC220V, AC380V |
| Rated Load of the Contact | 3A AC250V(résistif) |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
