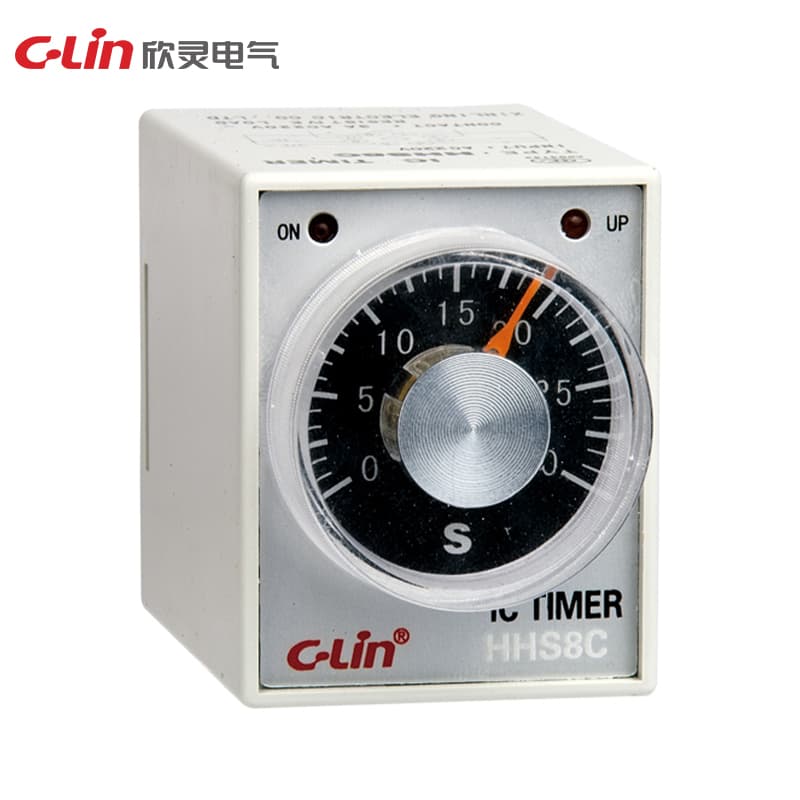

Série de relais temporisé HHS8
Model Number: HHS8
HHS8HHS8-NA
Alimentation de service : DC24V ; AC24V, AC220V, AC380V Plage de temporisation : 1s, 5s, 10s, 30s, 60s, 120s, 180s, 5m 10m, 30m, 60m Erreur de répétition : ≤1% Mode de fonctionnement : HHS8 (AH3-2) : temporisation à la mise sous tension HHS8C (AH3-3, ST2P) : temporisation à la mise sous tension avec action instantanée HHS8G : temporisation à la retombée Forme de contact : HHS8G, HHS8 (AH3-2) : deux groupes de contacts temporisés HHS8C (AH3-3, ST2P) : un groupe de temporisation et un groupe d’action instantanée Capacité de contact : 3A AC250V (résistif) Dimensions : 40.5×50.5×82mm Méthode d’installation : Avec différentes bases
Demander un devisSpécifications techniques
| Ue/Ie | Tension de service nominale Ue / Courant de service nominal Ie : AC-15 Ue : AC250V, Ie : 3A dans chaque catégorie d’utilisation. |
| Altitude | ≤2000m |
| Humidity | L’humidité relative de l’air est <50% à une température maximale de 40°C sur le site d’installation ; une humidité relative plus élevée peut être autorisée à des températures plus basses, p. ex. jusqu’à 90% à 20°C. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux variations de température. |
| Delay Range | 1s、3s、5s、10s、30s、60s、3m、5m、10m、30m、60m、3h、5h、10h、12h |
| Installation | Montage sur un appareil ou un rail de 35mm avec différentes bases |
| Specification | HHS8-1 |
| Movement Forms | Temporisation à la mise sous tension |
| Operating power | AC380V,AC220V,AC110V,AC36V,AC24V, 50Hz;DC24V |
| Contact capacity | 3A AC250V (résistif) |
| Repetition error | ≤1% |
| Temperature range | -5°-40°C |
| Number of contacts | 1 jeu de contacts temporisés |
| Rated insulation voltage Ui | 400V |
| Conventional heating current Ith | 5A |
| Rated impulse withstand voltage Uimp | 2.5KV |
