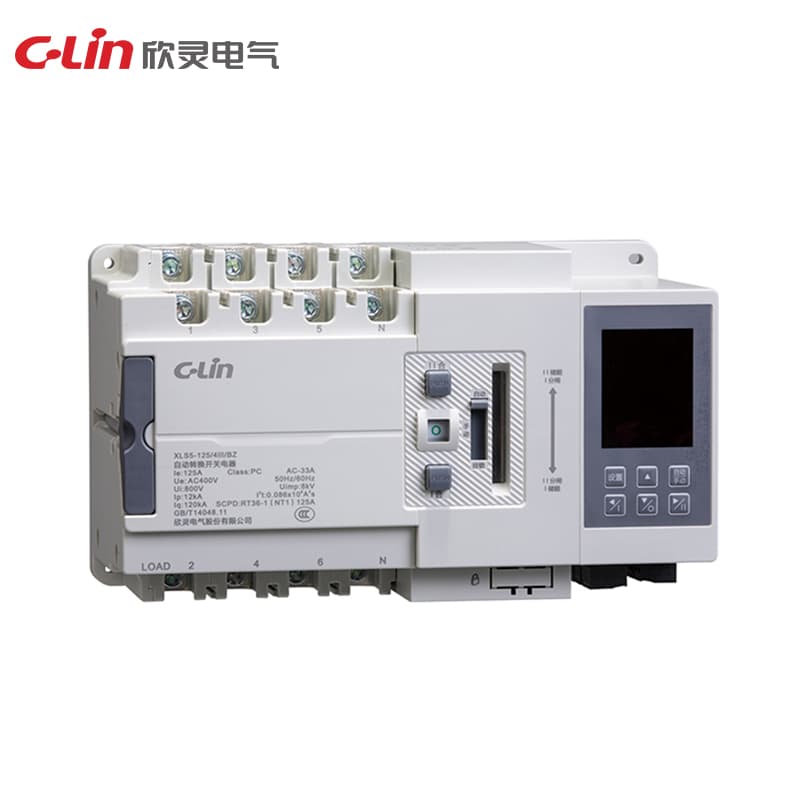

Série de commutateurs de transfert automatique à double alimentation XLDS5
Model Number: XLDS5
Spécification du modèle : XLDS5-125, XLDS5-250, XLDS5-400, XLDS5-630 Nombre de pôles : 2, 3, 4; 3, 4 Courant de service assigné : 16, 20, 25, 32, 40, 63, 80, 100, 125; 125, 160, 200, 225, 250; 315, 350, 400; 500, 630 Catégorie d'utilisation : AC-33A, AC-33iA Tension de service assignée : 2P: AC220/230V, 3P/4P: AC400V/415V Tension d'isolement assignée : 800V Fréquence de service assignée : 50/60Hz Tension de tenue aux chocs assignée : 8kV Courant de court-circuit limite assigné : 12kV Alimentation de commande assignée : AC230V Temps de conversion des contacts : ≤ 50ms Nombre de
Demander un devisSpécifications techniques
| Nombre de pôles | 2P, 3P, 4P |
| Catégorie d'utilisation | AG-33A, AC-33iA, AG-33B |
| Modèle et spécification | XLDS5-125 |
| Fréquence de service assignée Hz | 50/60Hz |
| Courant de service assigné Ie(A) | 16, 20, 25, 32, 40, 63, 80, 100, 125 |
| Tension de service assignée Ue(V) | AC400V/415V |
| Tension d'isolement assignée Ui(V) | 800 |
| Alimentation de commande assignée Us(V) | AC230V |
| Nombre de cycles de fonctionnement (total) | 16000 |
| Dimensions(mm) longueur×largeur×hauteur | 238X140X115 |
| Temps minimum d'opération de transfert (mS) | ≤ 70 |
| Nombre de cycles de fonctionnement (mise sous tension) | 6000 |
| Nombre de cycles de fonctionnement (mise hors tension) | 10000 |
| Nombre de positions de travail du contact | II ou III |
| Tension de tenue aux chocs assignée Uimp(kW) | 8 |
| Courant de court-circuit limite assigné Iq(kA) (fusible) | 120 |
