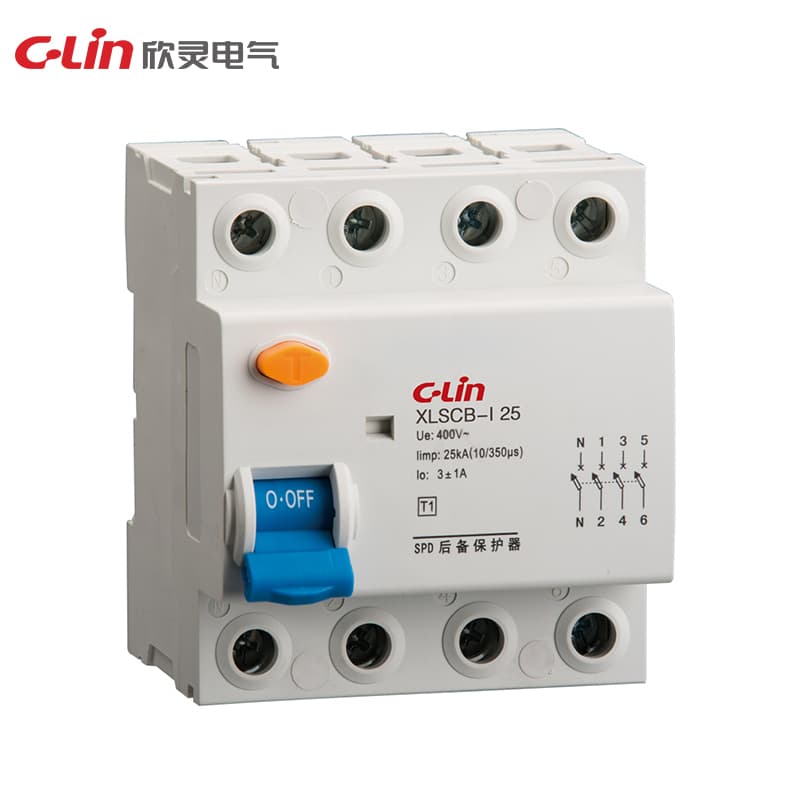

Dispositif de protection contre les surtensions Série XLSCB
Model Number: XLSCB
XLSCBXLSCB2
Courant d'impulsion non déclencheur le (8/20μs) : 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA Courant d'impulsion non déclencheur le (10/350μs) : 15kA, 25kA Tension de service nominale Ue : 230/400VAC Valeur de déclenchement du courant li : 3±1A Pouvoir de coupure maximal en court-circuit Icn : 15kA, 25kA, 35kA, 50kA, 65kA Durée de vie mécanique : 10,000 fois Durée de vie électrique : 4,000 fois Environnement de fonctionnement normal : -5~+40℃ Méthode d'installation : rail standard 35mm Nombre de pôles : 1P, 2P, 3P, 4P Dimensions d'apparence et d'installation (mm) ≤ 80kA : 90×18×7
Demander un devisSpécifications techniques
| Phase | 2P 3P 4P |
| Dimensions | 85×36×73.5(2P) 85×72×73.5(3P,4P) |
| Temperature | -25~+60ºC |
| Installation | Rail standard 35mm |
| Specification | Série XLSCB |
| Electrical life | 4000 |
| Mechanical life | 4000 |
| Number of poles | 1P, 2P, 3P, 4P |
| Installation method | rail standard 35mm |
| Current trip value li | 3±1A |
| Rated working voltage Ue | 230/400VAC |
| Current tripping value lo | 3±1A |
| Normal working environment | -5~+40℃ |
| Rated operating voltage Ue | 230/400VAC |
| Non-tripping impulse current le (8/20μs) | 10kA, 20kA, 40kA, 60kA, 80kA, 100kA, 120kA, 160kA |
| Appearance and installation dimensions (mm) | ≤ 80kA : 90×18×74 (1P), 90×36×74(2P), 90×54×74(3P), 90×72×74(4P), ≥ 100kA : 90×36×74(1P), 90×72×74(2P), 90×108×74(3P), 90×144×74(4P) |
| Maximum short-circuit breaking capacity Icn | 15kA, 25kA, 35kA, 50kA, 65kA |
| Non-tripping impulse current le (10/350μs) | 15kA, 25kA |
| Power frequency load current breaking time To | ≤ 50ms |
| Power frequency short-circuit current breaking time Tos | ≤ 40ms |
