C-Lin

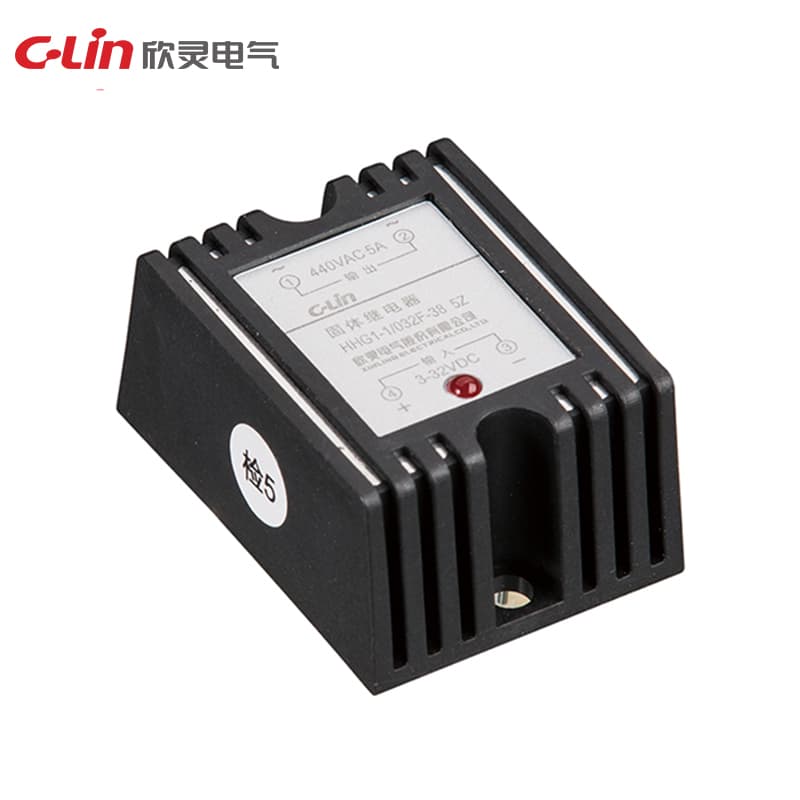

Relais statique série HHG1

Name: Relais statique série HHG1
Brand: C-Lin
SKU: HHG1-1/032F-38 5A

Model Number: HHG1-1/032F-38 5A

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4AHHG1-1/032F-38 5AHHG1-1/250F-22 HHG1-2/032F-38 HHG1-3/032F-38 HHG1-3/250F-38

Tension de commande : 5-32VDC Courant de commande : 10-45mA Tension de charge : 20: 12-250VDC Courant de charge : 10A, 15A, 20A, 25A, 30A, 40A, 60A Chute de tension en conduction : DC≤ 1.2VDC Temps de commutation : DC≤ 5ms Courant de fuite à l’état bloqué DC≤ 5mA Tension de tenue diélectrique : ≥ 2000VAC Température ambiante : -30~80℃ Dimensions : 60×45×29mm Forme d’installation : installation par boulon Description : Les charges supérieures à 10A doivent être équipées d’un dissipateur thermique

Demander un devis

Spécifications techniques

Model	HHG1-1/032F-38 5A
Dimension	34×26.5×18mm
Instruction	Installé à côté d’une fenêtre de dissipation thermique bien ventilée
On-off time	DC ≤ 5ms AC ≤ 10ms
Load current	2A, 3A, 4A
Load voltage	20: 12-250VDC
Ambient temp.	-30~80°C
Control current	6-25mA
Control voltage	3-32VDC
Installation form	Enfichable direct à double rangée
Dielectric strength	≥ 1500VAC
On-state voltage drop	DC ≤ 1.2V AC ≤ 1.6VAC
Off-state leakage current	DC ≤ 5mA AC ≤ 10mA
