Relais statique HHG1 Série

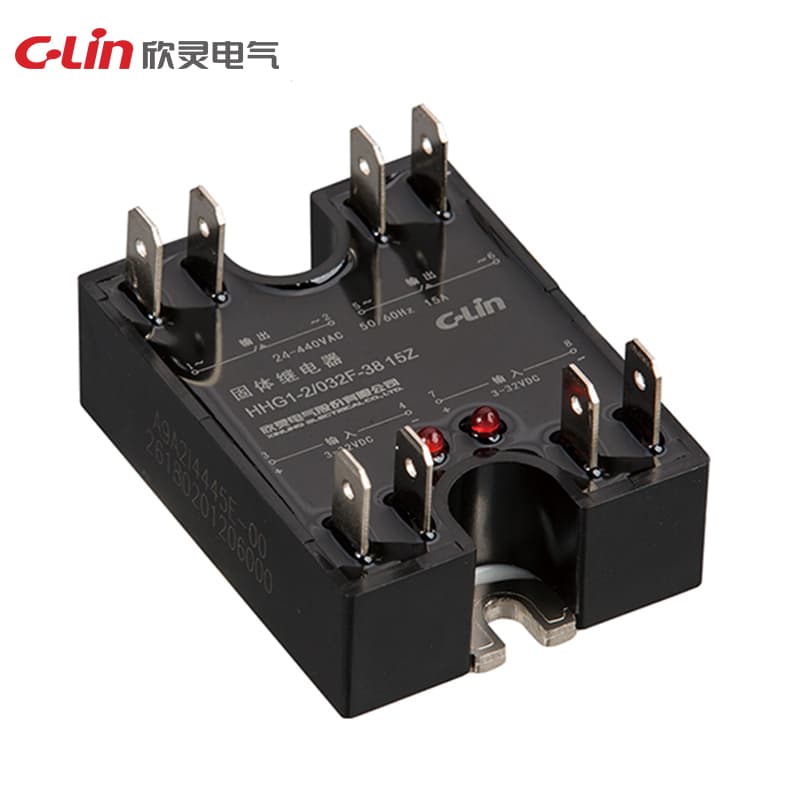

Name: Relais statique HHG1 Série
Brand: C-Lin
SKU: HHG1-2/032F-38

Model Number: HHG1-2/032F-38

HHG1-0/032F-20 HHG1-1/032F-38 HHG1-1/032F-38 1A HHG1-1/032F-38 2-4A HHG1-1/032F-38 5A HHG1-1/250F-22HHG1-2/032F-38HHG1-3/032F-38 HHG1-3/250F-38

Tension de commande : 5-32VDC Courant de commande : 10-45mA Tension de charge : 20 : 12-250VDC Courant de charge : 10A, 15A, 20A, 25A, 30A, 40A, 60A Chute de tension en conduction : DC≤ 1.2VDC Temps marche/arrêt : DC≤ 5ms Courant de fuite à l’état bloqué DC≤ 5mA Tension de tenue diélectrique : ≥ 2000VAC Température ambiante : -30~80℃ Dimensions : 60×45×29mm Forme d’installation : Installation par boulon Description : Les charges supérieures à 10A doivent être équipées d’un dissipateur thermique

Demander un devis

Spécifications techniques

Modèle	HHG1-0/032F-20 2Z (SSR-DD) HHG1-0/032F-20 3Z (SSR-DD) HHG1-0/032F-20 4Z (SSR-DD)
Dimensions	34×26.5×18mm
Instruction	Installé à côté d’une fenêtre de dissipation thermique bien ventilée
Temps marche/arrêt	DC ≤ 5ms AC ≤ 10ms
Courant de charge	2A, 3A, 4A
Tension de charge	20: 12-250VDC
Temp. ambiante	-30~80°C
Courant de commande	6-25mA
Tension de commande	3-32VDC
Forme d’installation	Enfichage direct à double ligne
Rigidité diélectrique	≥ 1500VAC
Chute de tension en conduction	DC ≤ 1.2V AC ≤ 1.6VAC
Courant de fuite à l’état bloqué	DC ≤ 5mA AC ≤ 10mA
