Relais temporisé multi-circuit Série HHS6

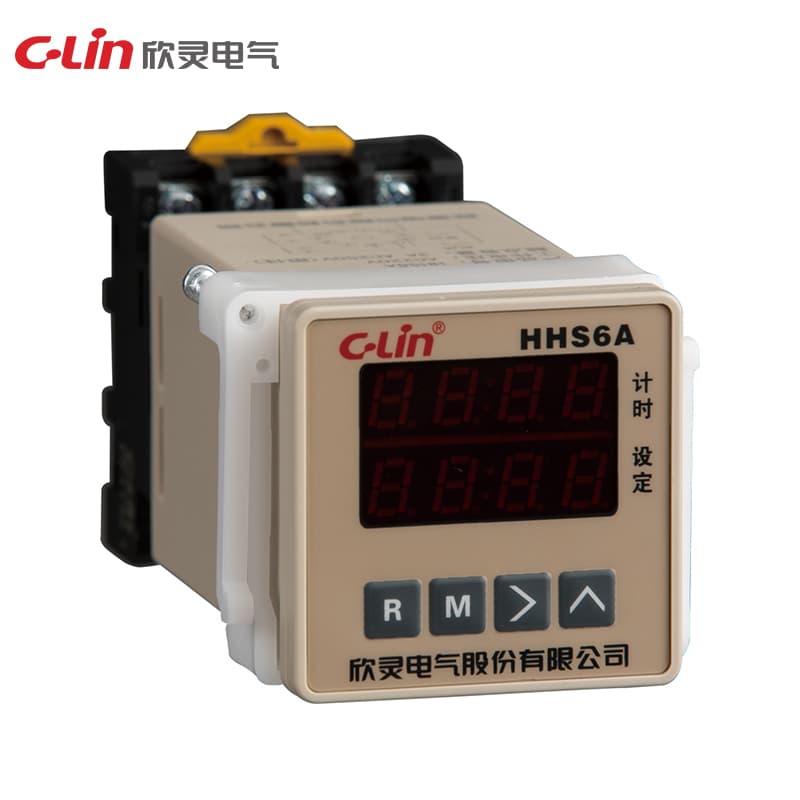

Name: Relais temporisé multi-circuit Série HHS6
Brand: C-Lin
SKU: HHS6A

Model Number: HHS6A

Alimentation de travail : DC24V ; AC24V, AC220V, AC380V Plage de temporisation : 0.01s~99h99m réglage heures, minutes et secondes Erreur de répétition : ≤1% Mode de fonctionnement : temporisation à la mise sous tension Forme de contact : deux ensembles de temporisation avec borne de pause de réinitialisation (11 pieds) Capacité de contact : 3A AC250V (résistif) Dimensions : 48×48×115mm Taille d’ouverture : 45×45mm Méthode d’installation : type panneau, type appareil, type rail guide 35mm Produit alternatif : JSS48A

Demander un devis

Spécifications techniques

Ue/Ie	Tension de service nominale Ue/Courant de service nominal Ie : AC-15 Ue:AC250V,Ie:3A dans chaque catégorie d’utilisation.
Contact	Transition de temporisation 1 avec pause de réinitialisation
HHS6A-1	Un groupe de temporisation avec fonction de démarrage par réinitialisation
HHS6A-2	Deux groupes de contacts temporisés
Altitude	≤2000m
Humidity	L’humidité relative de l’air est <50% à une température maximale de 40°C sur le site d’installation ; une humidité relative plus élevée peut être autorisée à des températures plus basses, par ex. jusqu’à 90% à 20°C. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux variations de température.
Dimensions	48×48×115mm
Delay Range	0.01s-99.99s;1s-99m99s;1m-99h99m
Temperature	-5℃ à 40℃
Timing mode	Positif/compte à rebours, affichage double rangée
Contact form	HHS6A : deux groupes de temporisation avec fonction de démarrage par réinitialisation
Display mode	Affichage à tube numérique
Installation	Type panneau, type rail 35mm, type fixé
Opening size	45×45mm
Repeat error	≤1%
Working mode	Temporisation à la mise sous tension, temporisation à la coupure/mémoire/option sans mémoire
Specification	HHS6
Movement Forms	Temporisation à la mise sous tension
Operating mode	Temporisation à la coupure
Control circuit	1, 2, 3, 4
Operating power	AC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V
Contact capacity	3A AC250V (résistif);DC24V 5A
Repetition error	Er<1% lorsque la plage de temporisation est supérieure à 1s ; Dr<50ms lorsque la plage de temporisation est inférieure à 1s.
Time Delay range	0.1s-990h
Temperature range	-5°-40°C
Number of contacts	2 ensembles de temporisation avec fonction de pause de réinitialisation
Installation method	Type panneau, type appareil, type rail guide 35mm
Rated Supply Voltage	DC24V;AC24V、AC220V、AC380V
Working power supply	DC24V; AC24V, AC220V, AC380V
Rated Load of the Contact	3A AC250V(Resistive)
Rated insulation voltage Ui	400V
Conventional heating current Ith	5A
Rated impulse withstand voltage Uimp	2.5KV
