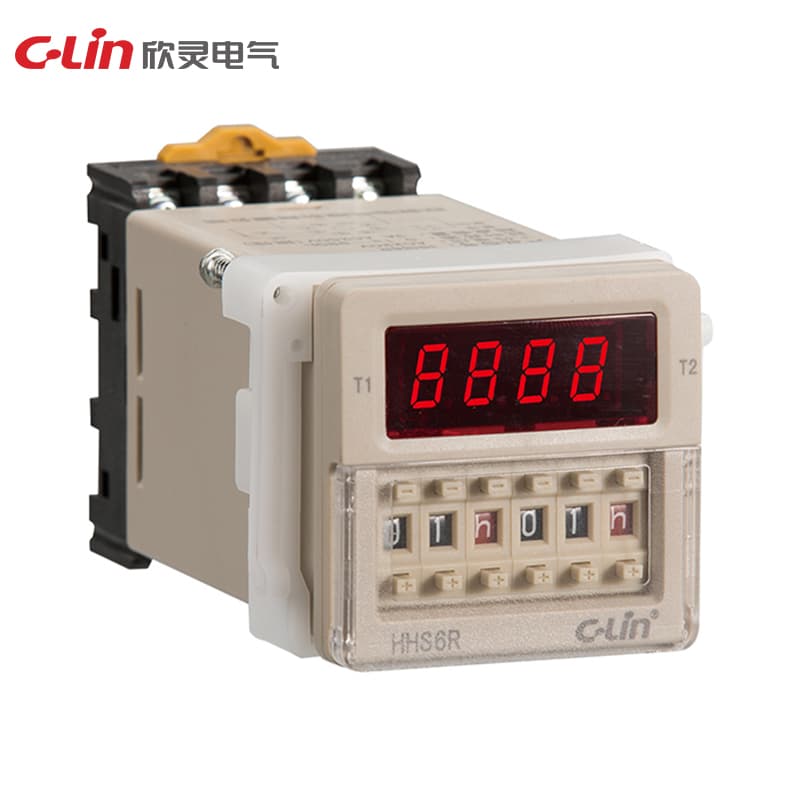

Relais temporisé multi-circuits Série HHS6
C-Lin

Relais temporisé multi-circuits Série HHS6

Model Number: HHS6R

HHS6HHS6AHHS6D-MHHS6N-2HHS6R

Alimentation de fonctionnement : DC24V; AC24V, AC220V, AC380V Plage de temporisation : 0.01s~99h99m réglage heures, minutes et secondes Erreur de répétition : ≤1% Mode de fonctionnement : retard à l’enclenchement Forme de contact : deux jeux de temporisation avec borne de pause de réinitialisation (11 pieds) Capacité de contact : 3A AC250V (résistif) Dimensions : 48×48×115mm Taille d’ouverture : 45×45mm Méthode d’installation : type panneau, type appareil, type rail de guidage 35mm Produit alternatif : JSS48A

Demander un devis

Spécifications techniques

Ue/IeTension de service assignée Ue/Courant de service assigné Ie : AC-15 Ue : AC250V, Ie : 3A dans chaque catégorie d’utilisation.
ContactTransition retardée 1 avec pause de réinitialisation
HHS6A-1Un groupe de temporisation avec fonction de démarrage par réinitialisation
HHS6A-2Deux groupes de contacts temporisés
Altitude≤2000m
HumiditéL’humidité relative de l’air est <50% à une température maximale de 40°C sur le site d’installation ; une humidité relative plus élevée peut être autorisée à des températures plus basses, par ex. jusqu’à 90% à 20°C. Des mesures spéciales doivent être prises en cas de condensation occasionnelle due aux variations de température.
Dimensions48×48×115mm
Plage de temporisation0.01s-99.99s;1s-99m99s;1m-99h99m
Température-5℃ à 40℃
Mode de temporisationMontée/compte à rebours, affichage double ligne
Forme de contactHHS6A : deux groupes de temporisation avec fonction de démarrage par réinitialisation
Mode d’affichageAffichage à tubes numériques
InstallationType panneau, type rail 35mm, type fixé
Taille d’ouverture45×45mm
Erreur de répétition≤1%
Mode de fonctionnementRetard à l’enclenchement, fonctions de retard à la retombée/mémoire/sans mémoire en option
SpécificationHHS6
Formes de mouvementRetard à l’enclenchement
Mode de fonctionnementRetard à la retombée
Circuit de commande1, 2, 3, 4
Alimentation de fonctionnementAC380V,AC220V,AC127V,AC110V,AC36V,AC24V, 50Hz;DC24V
Capacité de contact3A AC250V (résistif);DC24V 5A
Erreur de répétitionEr<1% lorsque la plage de temporisation est supérieure à 1s ; Dr<50ms lorsque la plage de temporisation est inférieure à 1s.
Plage de temporisation0.1s-990h
Plage de température-5°-40°C
Nombre de contacts2 ensembles de temporisation avec fonction de pause de réinitialisation
Méthode d’installationType panneau, type appareil, type rail de guidage 35mm
Tension d’alimentation assignéeDC24V;AC24V、AC220V、AC380V
Alimentation de fonctionnementDC24V; AC24V, AC220V, AC380V
Charge assignée du contact3A AC250V(résistif)
Tension d’isolement assignée Ui400V
Courant thermique conventionnel Ith5A
Tension de tenue aux chocs assignée Uimp2.5KV
